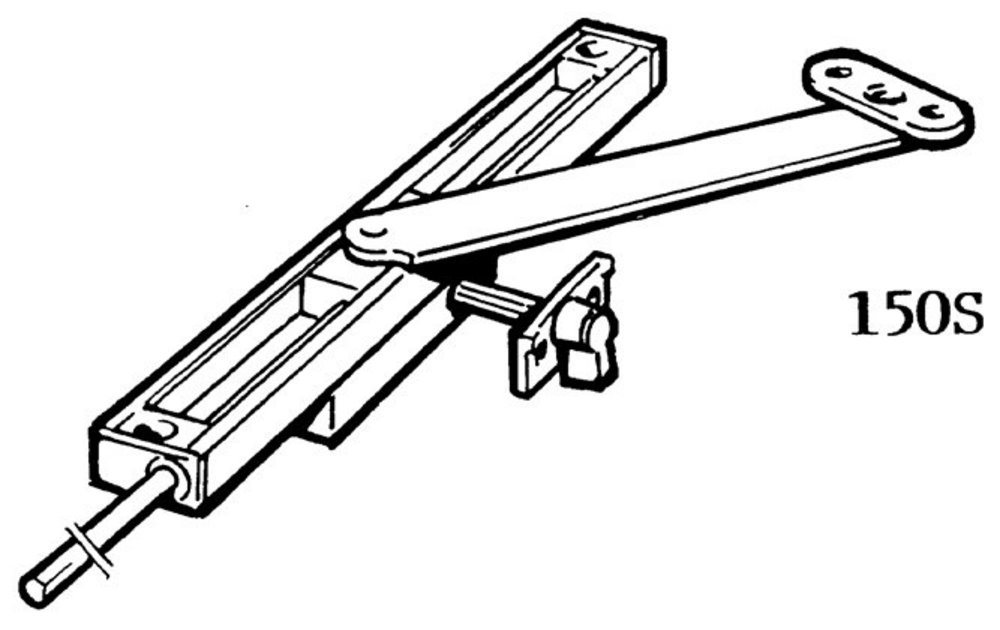

Dörrbroms FIX 150/3 V L=800mm OBS: bild visar med spärrkolv

OBS: bild visar med spärrkolv Används för fönster och fönsterdörr tillsammans med spanjolett som har överföring. Egenskaper Typgodkänd barnskyddande spärranordning. För fönster och fönsterdörr som skall ha säkerhetsbeslag. Manövreras med spanjolettens handtag. Med handtaget i stängt läge hålls bågen med friktion i önskat ventilationsläge. För att skona båge och gångjärn slirar fönsterbromsen vid överbelastning. Med handtaget i öppet läge har bågen frigång. Fasthållningsfriktionen ökar vid större öppningsvinkel. Funktion 150S har en spärrkolv som begränsar öppnandet till tillåtet vädringsläge för barnsäkerhet (max 100 mm öppningsspringa). För att öppna förbi spärrläget, måste den löstagbara nyckeln sättas på plats och vridas. Nyckeln vrids innan bågen når spärrläget, när bågen öppnas. Spärrfunktionen återtas automatiskt när bågen stängs och nyckeln är urtagen. Spärrfunktionen återtas även genom att nyckeln vrids tillbaka manuellt när bågen stängs. För konstant frikoppling av spärrfunktionen används bricka 4575 (ingår i manöveranordning 4570). Material Bromslöpare av zamakmetall. Ändlager av acetalplast. Övrigt i förzinkat stål. Vägledning för urfräsning Montering upptill eller nedtill, beroende på spanjolettens överföring. Se måttsatta anvisningar för urfräsning. Anmärkning Vid uppställning i små vädringslägen (0-200 mm öppningsspringa), bör man komplettera med ventilationsbeslag85, 86, 92 och 93. Vid beställning uppge: 1. Bågbredd i karmfals, eller lager-storlek. 2. Höger eller vänster 3. Inåt- eller utåtgående 4. Manöveranordning 4570. Skruv Använd för bromslåda nr. 5 (3,0 mm) TFX/DIN 7997. Använd för karmfäste nr. 7 (3,8 mm) TFX/DIN 7997. Använd för manövervred nr. 5 (3,0 mm) TKFX/DIN 7995.
